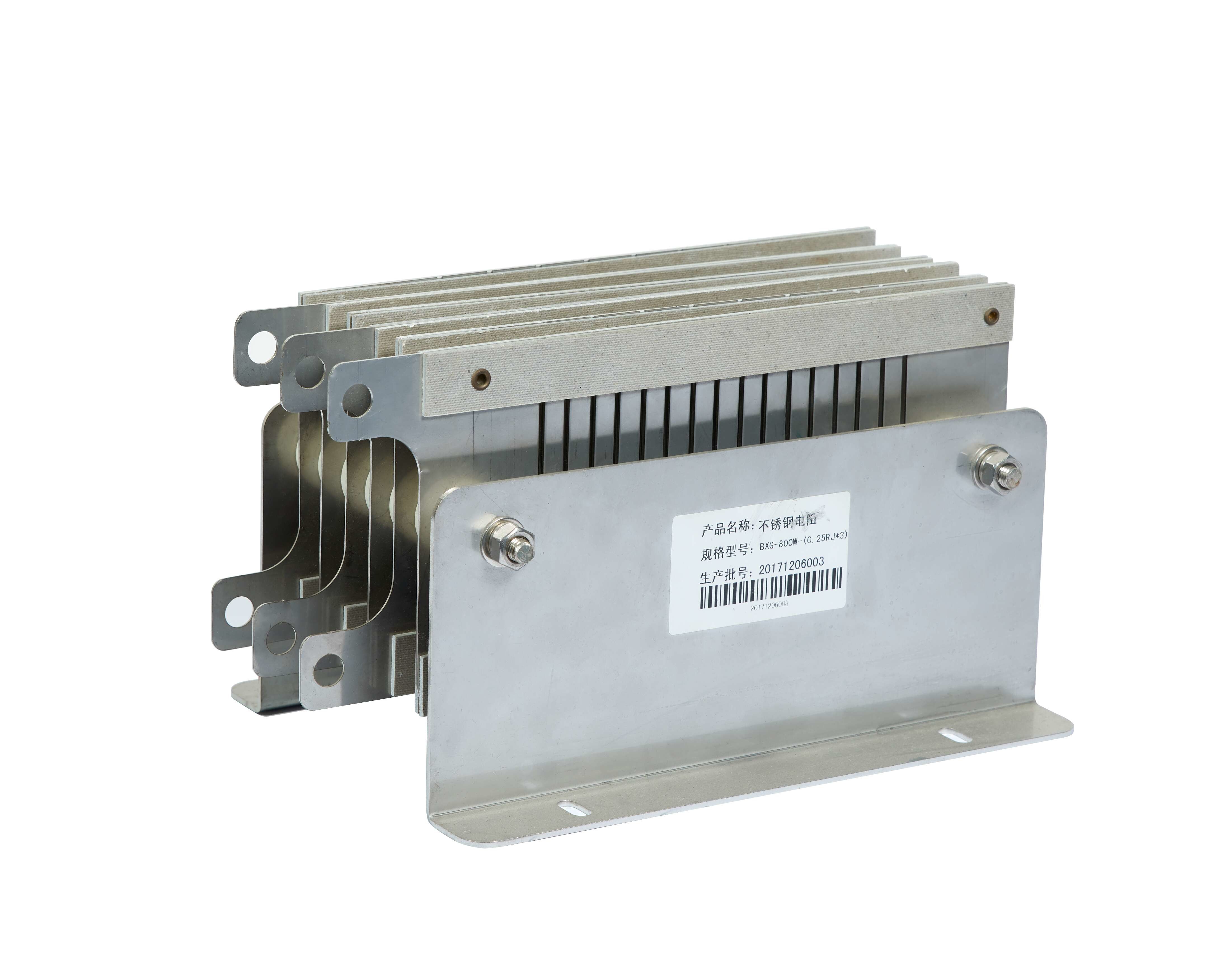

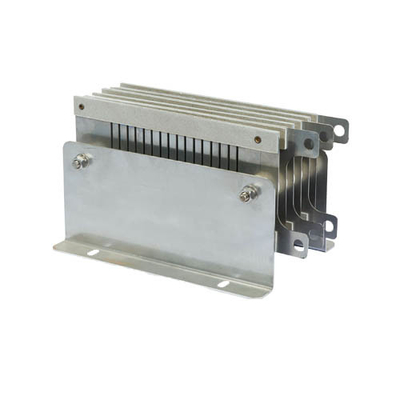

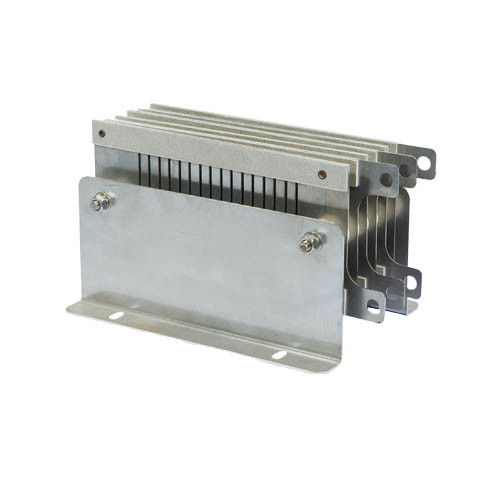

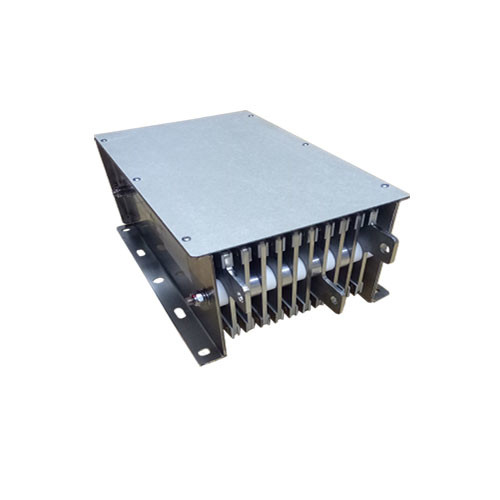

Refrigerar de ar do resistor da pé de cabra 1.35MJ

Resistor da pé de cabra 1.35MJ, geração das energias eólicas

Resistores da pé de cabra

Os resistores da pé de cabra são os bancos trifásicos da resistência que são conectados aos enrolamentos do rotor do DFIG (gerador da indução da Duplamente-alimentação) como o gerador de energias eólicas.

Estão usados para impedir dano aos circuitos de inversor unidos ao lado do rotor quando uma falha ocorre na grade. O conversor de poder de DFIG, que tem um limite restrito da sobrecarga, precisa a atenção especial durante falhas na grade. Se a corrente do rotor ou da relação da C.C. tensão alcançam o valor de ponto inicial, os resistores da pé de cabra desligam o conversor a fim impedir o gerador que transforma em uma máquina de indução da gaiola de esquilo. Pelos resistores da pé de cabra, o DFIG podia ficar conectado à grade e continuar sua operação.

Os resistores da pé de cabra devem ser altos bastante limitar para procurar um caminho mais curto o rotor atual e igualmente devem ser baixos bastante evitar demasiado de alta tensão no circuito do rotor. O resistor da pé de cabra deve ser projetado com baixa indutância e capaz de segurar períodos muito altos das correntes para breve.
