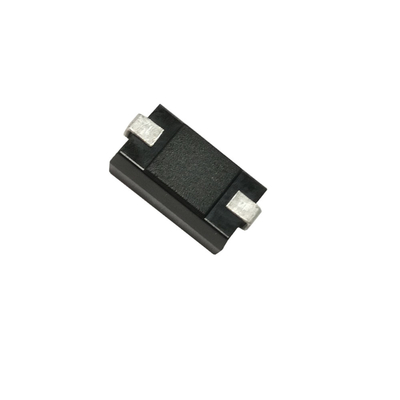

pacote moldado à prova de chama da tolerância de Chip Resistor 2W 3W 5W 1% do filme do metal de 100ppm TCR
| Lugar de origem | China |
|---|---|
| Marca | JDC |
| Certificação | ROHS&Reach |
| Número do modelo | SMF |
| Quantidade de ordem mínima | 5000 unidades |
| Preço | US$0.08-US$0.15 |
| Detalhes da embalagem | Bobina em caixa |
| Tempo de entrega | 2 semanas |
| Termos de pagamento | T/T, Western Union |
| Habilidade da fonte | 1.000Kpcs por mês |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Poder avaliado | 2W, 3W, 5W | Tecnologia | Filme do metal |
|---|---|---|---|
| Tipo do pacote | Montagem de superfície | Escala da resistência | 10R-22MR |
| Tolerância | ±1%, ±2%, ±5% | TCR | ±100ppm/℃ |
| Realçar | filme Chip Resistor do metal 5W,filme Chip Resistor do metal 100ppm,Filme Chip Resistor do metal do poder |
||
Descrição de produto
O filme Chip Resistor do metal do poder está usando materiais moudling seguros para embalar para dentro o resistor de filme do metal, ele tem o tamanho muito menor do que o resistor de filme tradicional do metal, ele é negócio para a fonte de alimentação, as telecomunicações e a aplicação do equipamento de teste.
Características:
- UL94V0 à prova de chama moldou o pacote, resistente para aquecer-se, a umidade e a isolação.
- Projeto especial para a montagem de superfície automática.
- Força mecânica excelente e estabilidade eletrical.
- Reduzindo aseembly o custo.
Dimensões (milímetro):
| Poder avaliado | A±0.3 | B±0.3 | C±0.3 | D±0.3 | Emax | Escala da resistência | Tensão de trabalho máxima |
| 2W | 4,0 | 6,7 | 1,4 | 3,55 | 7,9 | 10R-20M | 300V |
| 3W | 5,5 | 10,5 | 1,7 | 5,0 | 12,0 | 10R-20M | 500V |
| 5W | 7,3 | 13,5 | 1,7 | 6,8 | 17,0 | 10R-20M | 500V |
Desempenho elétrico
| Características | Padrão | Método do teste |
| Tolerância da resistência | ±1% (F), ±5% (J) | / |
| TCR | ±100ppm/℃ | -55℃-200℃ |
| Carga do poder avaliado | Tem de superfície. 275℃ máximo ΔR/R≤±1% |
Tensão avaliado por 30 minutos |
| Sobrecarga do curto período de tempo | ±0.5% | 5 vezes do poder avaliado por 5 segundos |
| Tensão de suporte dielétrica | Nenhuma evidência de dano ou da divisão machanical da isolação. | C.A. 500V para 1 minuto |
| Resistência de isolação | 10,000MΩ | C.C. 500V Megger |
| Solderability | Cobertura do minuto 95% | ±250 ±5℃ por 2 segundos |
| Resistência ao calor de solda | Nenhuma evidência de dano machanical ΔR/R≤±1% |
270±5℃ pelos segundos 10±1 |
Características do ambiente
| Características | Padrões | Métodos do teste |
| Temp. Ciclo | ΔR/R≤±1% | -55℃ (30mins) Temp do →Room. (3 minutos) →+200℃ (3 minutos) Temp do →Room. (3 minutos) 5 ciclos |
| Vida da carga | ΔR/R≤±1% | Minuto da carga 90 do poder avaliado minuto 30 FORA 70℃, 1000 horas |
| vida da carga da Umidade-prova | ΔR/R≤±1% | Minuto da carga 90 do poder avaliado minuto 30 FORA 40℃, RH de 95% 500 horas |
